جعبه فیوز خودرو و عیبیابی مدارهای برقی
جعبه فیوز، مرکز حفاظت برق خودروست. در این مقاله با کاربرد فیوزباکس و روش عیبیابی مدارهای برقی با استفاده از فیوزها آشنا میشوید.
وقتی یک مصرفکنندهٔ برقی خودرو از کار میافتد، اولین جایی که باید بررسی شود جعبه فیوز است. فیوزباکس قلب توزیع و حفاظت برق خودروست و شناخت آن، عیبیابی بسیاری از مشکلات برقی را ساده میکند. در این مقاله با جعبه فیوز و روش عیبیابی با آن آشنا میشوید.
جعبه فیوز خودرو چیست؟

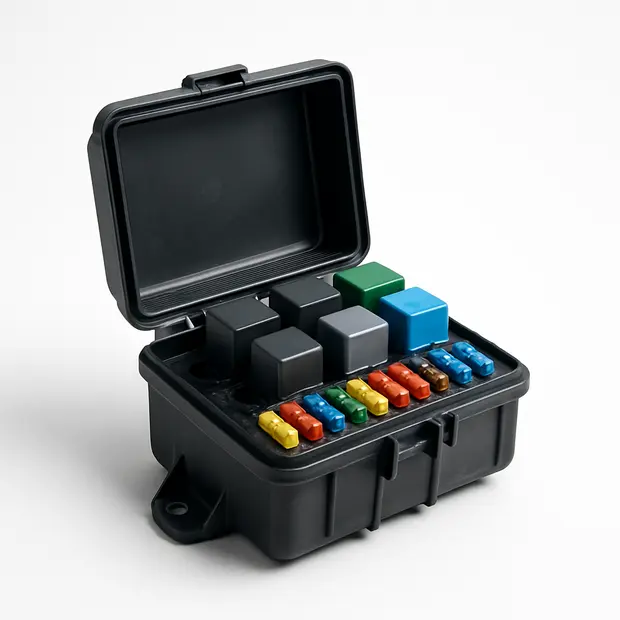

جعبه فیوز و رله محفظهای است که فیوزها و اغلب رلههای مدارهای مختلف خودرو در آن قرار میگیرند. فیوز قطعهای حفاظتی است که در صورت عبور جریان بیش از حد مجاز، رشتهٔ داخلی آن ذوب شده و مدار را قطع میکند تا از آتشسوزی و آسیب به دسته سیم جلوگیری شود.
انواع فیوز خودرو
- فیوز تیغهای (Blade): رایجترین نوع با رنگبندی بر اساس آمپر.
- فیوز مینیاتوری و میکرو: در فیوزباکسهای فشرده.
- فیوز فشارقوی (Maxi): برای مدارهای پرجریان مانند فن و دینام.
رنگبندی فیوزها و آمپر آنها
هر رنگ فیوز نشاندهندهٔ آمپر مشخصی است؛ مثلاً قرمز ۱۰ آمپر، آبی ۱۵ آمپر و زرد ۲۰ آمپر. هنگام تعویض فیوز، حتماً از فیوز همآمپر استفاده کنید؛ فیوز پرآمپرتر خطر آتشسوزی دارد.
عیبیابی مدارهای برقی با فیوز
۱) شناسایی فیوز مربوطه
روی درب فیوزباکس معمولاً نقشهای از فیوزها و کاربرد هرکدام چاپ شده است. ابتدا فیوز مصرفکنندهٔ خراب را پیدا کنید.
۲) بررسی سلامت فیوز
فیوز را بیرون بکشید و رشتهٔ داخلی آن را بررسی کنید؛ اگر قطع شده باشد، فیوز سوخته است. تست با مولتیمتر نیز دقیقتر است.
۳) معنای پریدن مکرر فیوز
اگر فیوز جدید هم بلافاصله میپرد، یعنی اتصالی در مدار وجود دارد. در این حالت نباید فیوز پرآمپرتر گذاشت؛ باید منشأ اتصالی (معمولاً در دسته سیم) ردیابی شود.
۴) بررسی رله مرتبط
اگر فیوز سالم بود اما مصرفکننده کار نمیکند، رله مربوطه را بررسی کنید.
قطعات مرتبط
برای مدارهای پرمصرف، علاوه بر فیوز، رلههایی مانند رله فن نقش دارند. چند نمونه محصول مرتبط:
با شناخت فیوزباکس و روش عیبیابی آن، میتوانید بسیاری از مشکلات برقی ساده را خودتان حل کنید. برای قطعات اصل به پاورنو مراجعه کنید.
پرسشهای متداول
